Când o cameră cu pardoseală radiantă rămâne mai rece decât celelalte sau când una din încăperi se supraîncălzește, rareori problema este la centrală sau la țeavă. Cel mai adesea este la distribuitor: un circuit dezechilibrat, un debitmetru blocat sau un cap electrotermic care nu a primit comanda corectă. Distribuitorul este inima sistemului de încălzire în pardoseală și, dacă este înțeles corect, reglajul lui devine simplu și logic.
Ce este distribuitorul și ce face în sistem
Distribuitorul pentru încălzirea în pardoseală este un colector cu mai multe ieșiri (tur) și mai multe intrări (retur), prin care agentul termic primit de la centrală sau de la nodul hidraulic este împărțit pe mai multe bucle de țeavă înglobate în șapă.

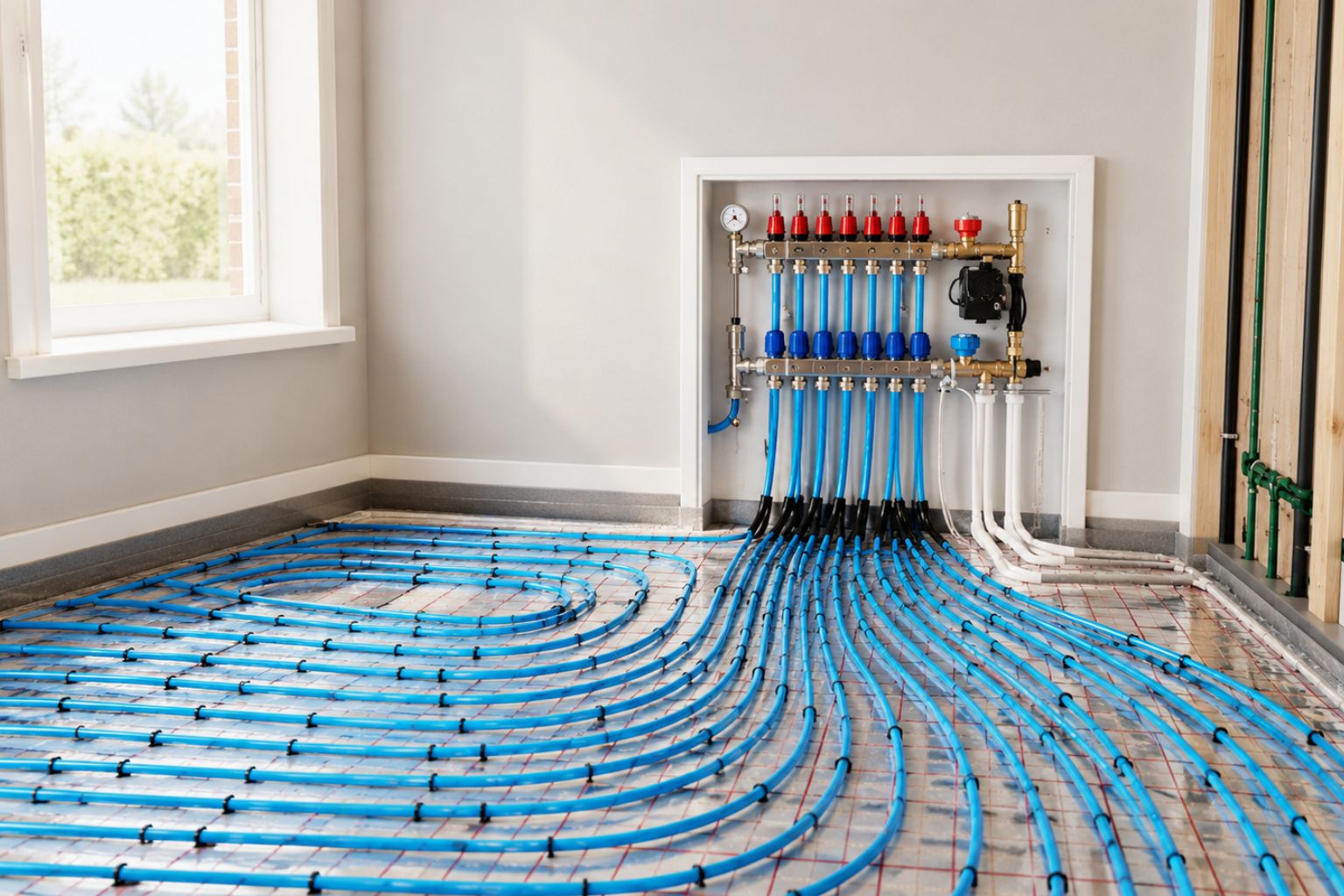

Fiecare buclă alimentează o zonă a planșeului. Agentul pleacă fierbinte pe colectorul de tur, parcurge bucla, cedează căldura în șapă și se întoarce răcit pe colectorul de retur. Cele două colectoare sunt montate față în față, de regulă într-un dulap de distribuție îngropat în perete.
Distribuitoarele sunt produse din alamă sau oțel inoxidabil, cu număr variabil de circuite, de regulă între 2 și 12. Numărul de circuite corespunde numărului de bucle din șapă, care corespunde la rândul lor numărului de zone de temperatură controlate independent sau al camerelor deservite.
Debitmetrele: cum citești și cum reglezi debitul pe fiecare buclă
Pe colectorul de tur al distribuitorului sunt montate debitmetre cu indicator vizibil, câte unul pentru fiecare circuit. Rolul lor este dublu: indică debitul curent al fiecărei bucle (în litri pe oră sau litri pe minut, în funcție de producător) și permit reglajul individual al fiecărui circuit prin șurubul de reglaj integrat.
Echilibrarea hidraulică a buclelor se face prin acest reglaj: buclele mai lungi, care au o rezistență hidraulică mai mare, primesc o deschidere mai mare a supapei de debitmetru; buclele mai scurte se restricționează parțial pentru ca debitul să nu fie disproporționat față de celelalte. Scopul este ca fiecare buclă să primească debitul calculat pentru necesarul ei termic, nu mai mult și nu mai puțin. Reglajul fin pe fiecare circuit este posibil numai pe colectoarele echipate cu debitmetre; colectoarele simple, fără indicatori de debit, nu permit această echilibrare.
Valorile de debit orientative pentru buclele de pardoseală radiantă sunt, în mod tipic, între 1 și 3 litri pe minut per buclă, în funcție de lungimea buclei, de diametrul țevii și de temperatura de tur necesară. Instalatorul stabilește valorile exacte la punerea în funcțiune pe baza proiectului.
Lungimea recomandată a buclelor: de ce contează și ce se întâmplă când e prea mare
Lungimea buclei influențează direct rezistența hidraulică a circuitului. O buclă prea lungă are o pierdere de presiune prea mare: pompele de circulație tipice pentru sisteme rezidențiale nu pot asigura debitul necesar, iar pardoseala rămâne rece la capătul buclei chiar dacă este caldă la intrare.
Practica curentă de proiectare recomandă bucle de maximum 80-100 de metri pentru țeavă de 16 mm (diametru exterior) și de maximum 120 de metri pentru țeavă de 20 mm. Acestea sunt valori orientative; proiectul termic stabilește lungimea exactă în funcție de pasul de montaj, de necesarul termic al zonei și de caracteristicile pompei de circulație.
Un alt principiu important: toate buclele aceluiași distribuitor ar trebui să fie cât mai apropiate ca lungime. Diferențe mari de lungime (de exemplu, o buclă de 40 de metri alături de una de 90 de metri pe același distribuitor) îngreunează echilibrarea hidraulică și pot produce dezechilibre chiar și după un reglaj corect al debitmetrelor. Tocmai de aceea, când buclele nu pot fi egalizate ca lungime, contează echiparea colectorului: distribuitoare pentru încălzirea în pardoseală cu debitmetre pe fiecare circuit și supape pentru capete electrotermice permit compensarea diferențelor printr-un reglaj fin pe care colectoarele fără indicatori de debit nu îl pot oferi.
Colectorul de retur: termometre de circuit și semnificația temperaturilor
Pe colectorul de retur sunt montate, în mod obișnuit, indicatoare de temperatură individuale pentru fiecare circuit. Citind temperatura de retur a fiecărei bucle se poate evalua rapid dacă aceasta cedează căldură în mod corect.
O diferență de temperatură normală între tur și retur pe o buclă de pardoseală radiantă este de ordinul a 5-10 grade Celsius, în funcție de condițiile de funcționare. O diferență mai mică poate indica un debit prea mare sau o buclă prea scurtă; o diferență mai mare poate indica un debit insuficient sau o buclă blocată. Aceste termometre de circuit nu înlocuiesc analiza hidraulică, dar oferă un indiciu rapid la inspecția vizuală.
Automatizarea: capete electrotermice și termostate de cameră
Distribuitoarele moderne sunt echipate sau pot fi echipate cu capete electrotermice montate pe supapele fiecărui circuit. Capul electrotermic este un actuator electric care primește un semnal de la termostatul de cameră: când temperatura atinge valoarea setată, termostatul comandă capul să închidă circuitul; când temperatura scade sub prag, circuitul se redeschide.
Capetele electrotermice sunt de două tipuri: normal deschise (NO) și normal închise (NC). Tipul normal deschis este mai folosit în instalațiile rezidențiale pentru că, în caz de defect al actuatorului sau de întrerupere a curentului, circuitul rămâne deschis și pardoseala continuă să fie caldă. Tipul normal închis oprește circuitul la defect.
Termostatul de cameră controlează de obicei un singur circuit sau o zonă termică. Instalațiile cu mai multe zone independente au câte un termostat per cameră, fiecare comandând propriul cap electrotermic de pe distribuitor. Integrarea cu un controler central sau cu un sistem de casă inteligentă este posibilă, dar depinde de tipul de termostat ales.
Nodul de amestec al distribuitorului: temperatura de tur pentru pardoseală
Temperatura optimă a agentului pe tur pentru încălzirea în pardoseală este semnificativ mai mică decât temperatura unui sistem de radiatoare. Valorile uzuale sunt între 30°C și 45°C pe tur, față de 60-75°C pentru radiatoarele convenționale.
De aceea, distribuitoarele pentru pardoseală sunt montate în aval de un nod de amestec (format, de regulă, dintr-o pompă de circulație cu debit variabil, o supapă de amestec de 3 sau 4 căi și un termostat de siguranță). Nodul de amestec amestecă agentul fierbinte de la centrală cu returul răcit de pe colectorul de retur al distribuitorului, livrând agentul la temperatura de tur setată.
Termostatul de siguranță (de regulă cu pragul la 55-60°C) oprește pompa distribuitorului dacă temperatura pe tur depășește valoarea setată, protejând pardoseala și îmbinările țevii din șapă.
Termostatul de siguranță este, în multe instalații, ultima linie de protecție: chiar dacă reglajul pe bucle este corect și debitmetrele sunt echilibrate, o defecțiune a supapei de amestec poate trimite agent prea fierbinte spre pardoseală. De aceea distribuitorul nu este un simplu colector de țevi, ci componenta care face posibilă funcționarea diferențiată a fiecărei zone, echilibrarea hidraulică a buclelor și automatizarea pe camere. Un distribuitor corect dimensionat, cu debitmetre funcționale și capete electrotermice calibrate, transformă o instalație de pardoseală radiantă dintr-un sistem uniform în unul cu adevărat controlabil, iar reglajul inițial la punerea în funcțiune rămâne pasul care merită cea mai multă atenție.
